Slide

Name: Slide
Brand: Polimeri

Плъзгащ комарник за врати и прозорци

Противонасекомна система за врати и прозорци с бърза и лесна конструкция и инсталация, с плъзгащо се крило, благодарение на специфичен аксесоар, използван като ролков водач.

Опционално: плъзгаща система с горна релса без праг.

Приложение: врати и прозорци
Релса: долна или горна
Праг: по избор без
Крила: едно или две

Запитване за оферта Каталог PDF

Slide — Плъзгащ комарник за врати и прозорци

Фиг. 09Slide

Модели

2 изпълнения на Slide

Плъзгаща система с долна релса

Монтиране на врати и прозорци с долна релса.

Система с горна релса

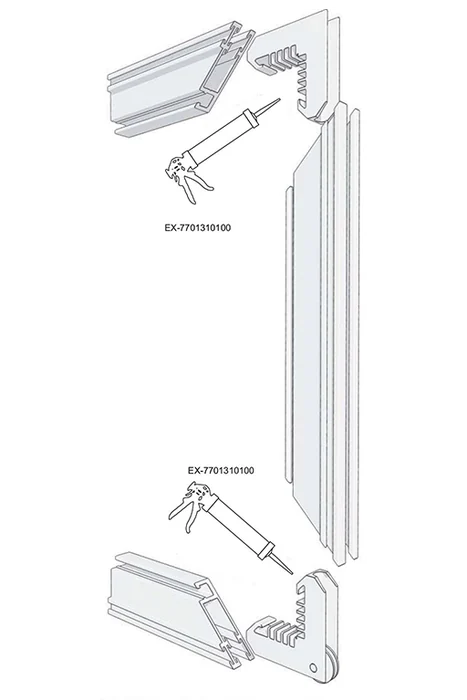

Лесна и бърза инсталация на водача. Водачът на крилото се поставя само в долната част на рамката, за да се избегне праг.

Предимства и особености

Подходяща за отвори на врати и прозорци.
Два варианта на задвижване — с долна или с горна релса.
Безпрагово плъзгане с горна релса.

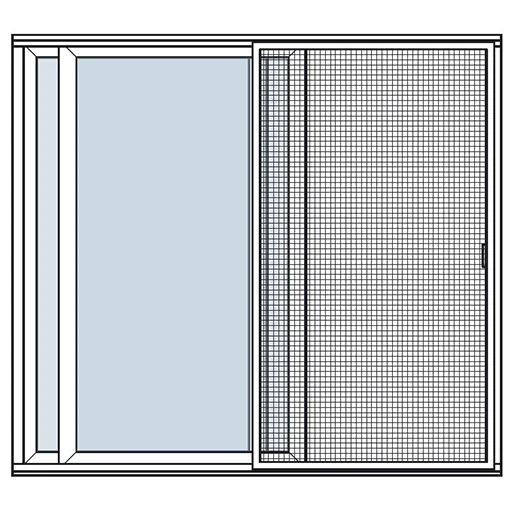

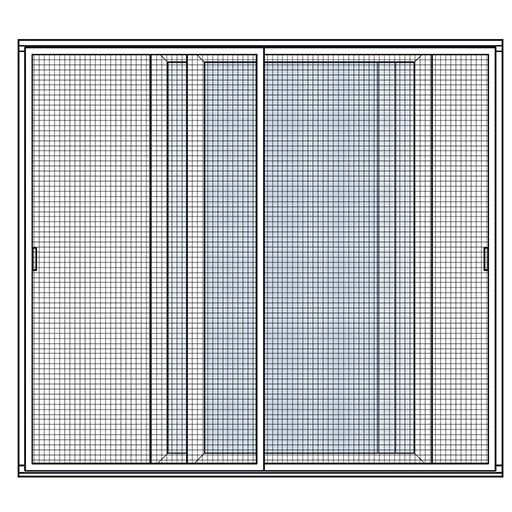

Едно- и двукрилни изпълнения, включително с двурелсова каса.

Препоръка

Използването на лепило при монтаж е препоръчително за по-голяма стабилност на системите.

Размери

Всички размери са в милиметри.

Формула за оразмеряване — безпрагово плъзгане

Профил	Височина	Бр.	Ширина	Бр.
M850	A = B − 26 mm	2	Y = W	1
M862	—	—	D = X	1
M863	—	—	F = X	1
M864	E = A − 29 mm	2	G = W	1

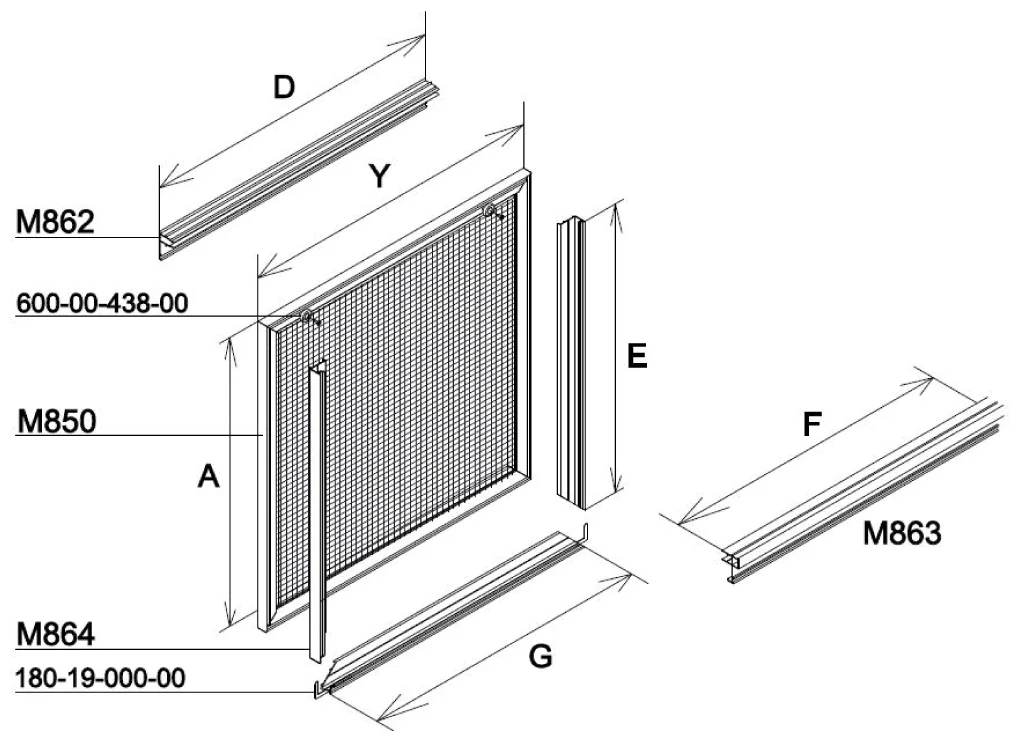

B — височина на отвора, W / X — ширина. Вижте визуалната схема в раздел „Чертежи“.

Технически чертежи

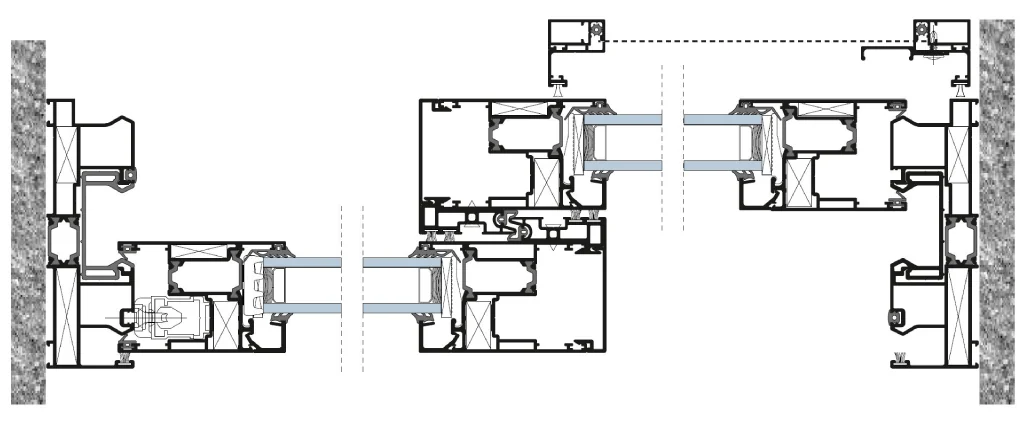

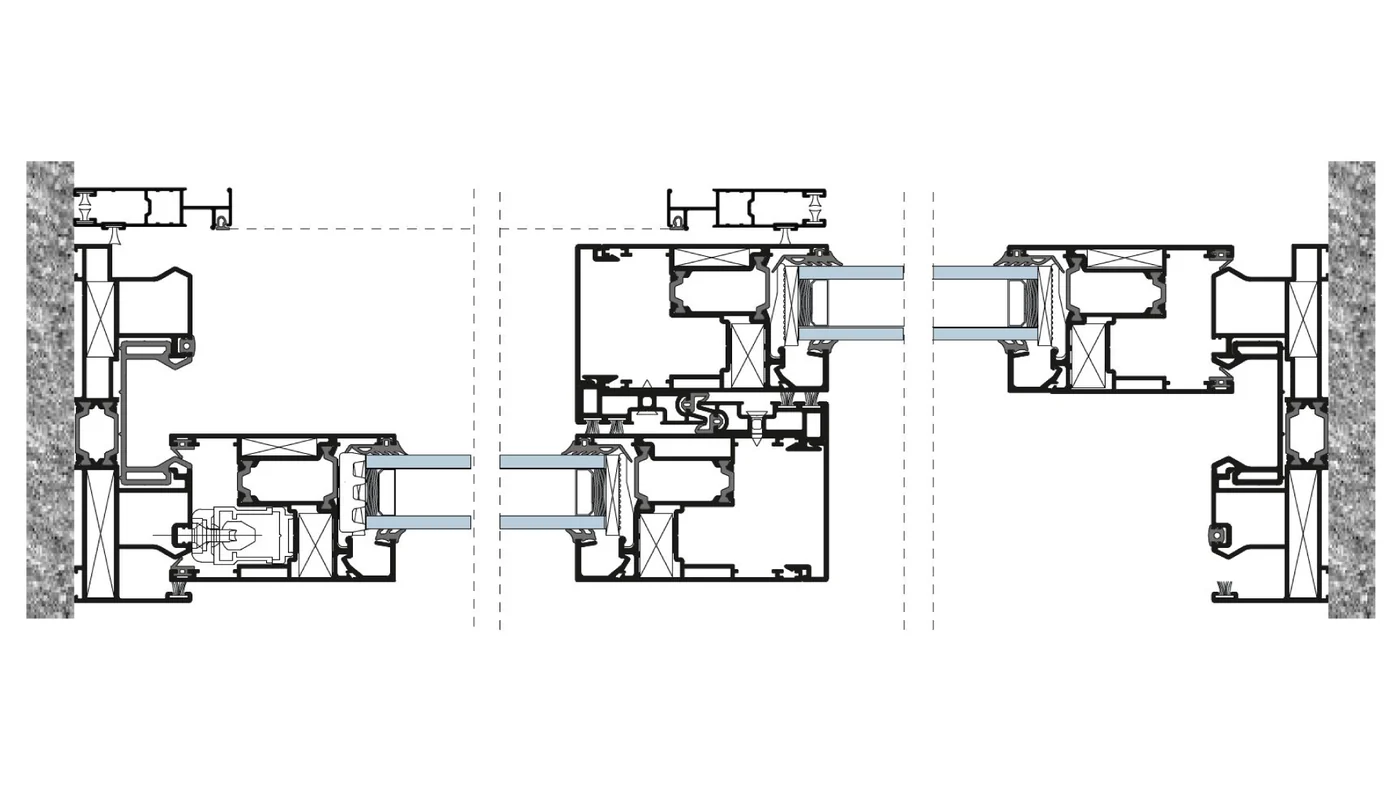

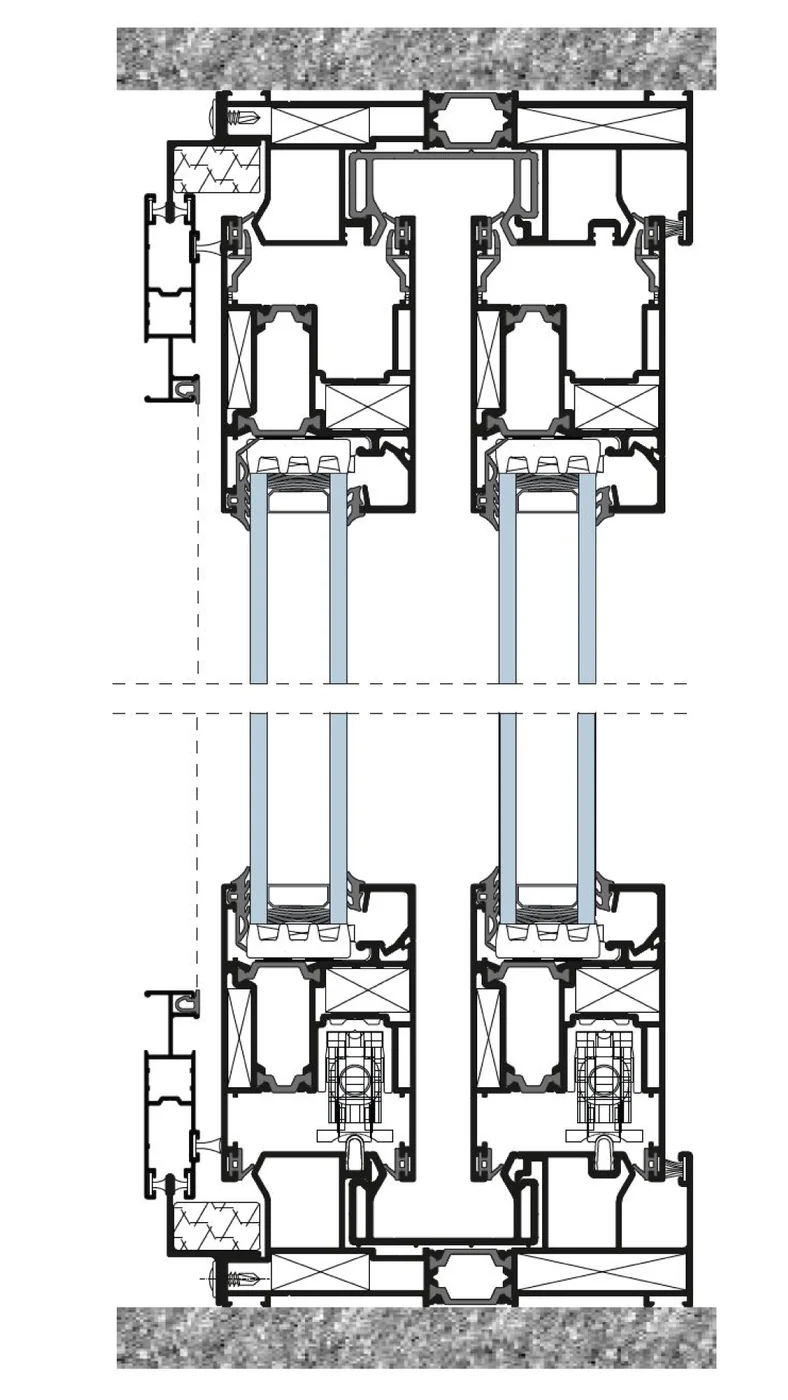

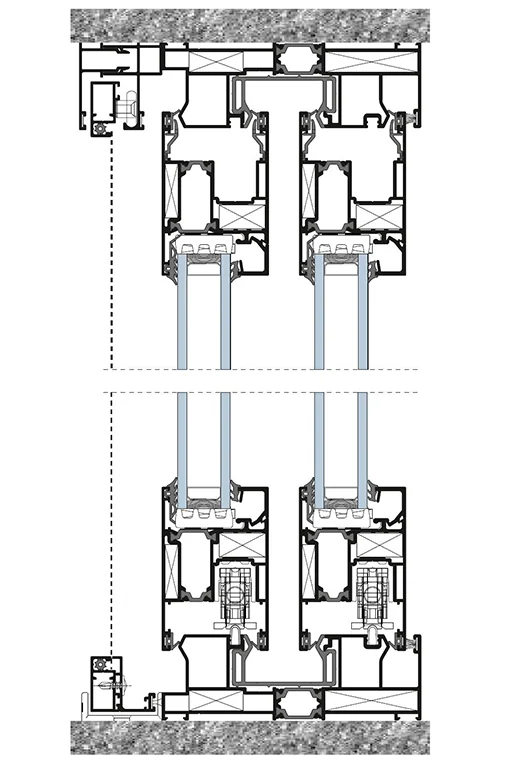

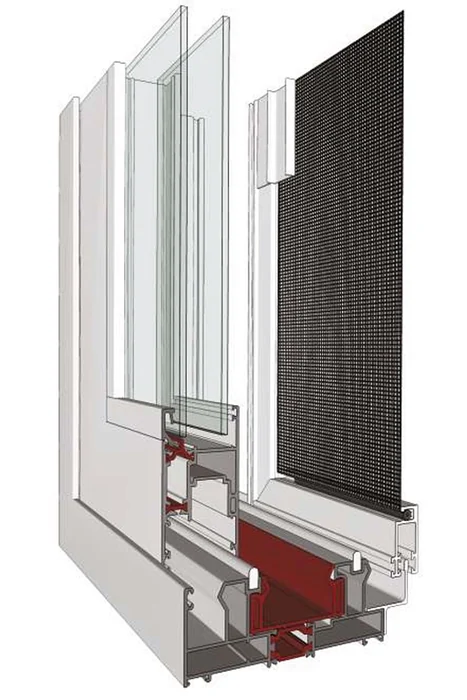

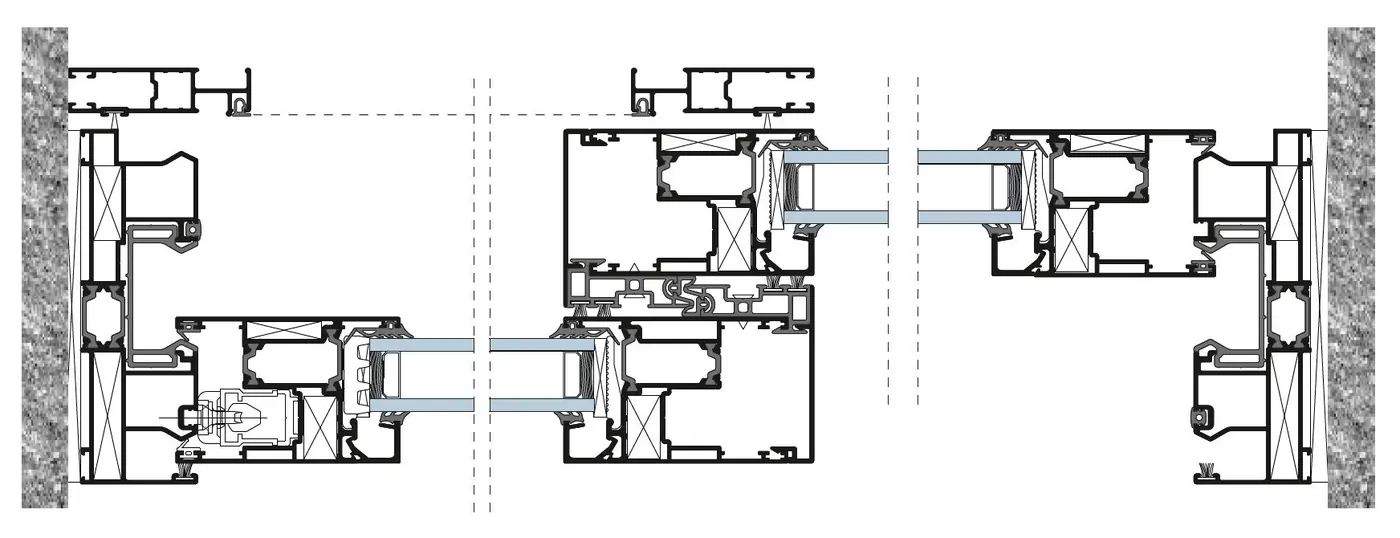

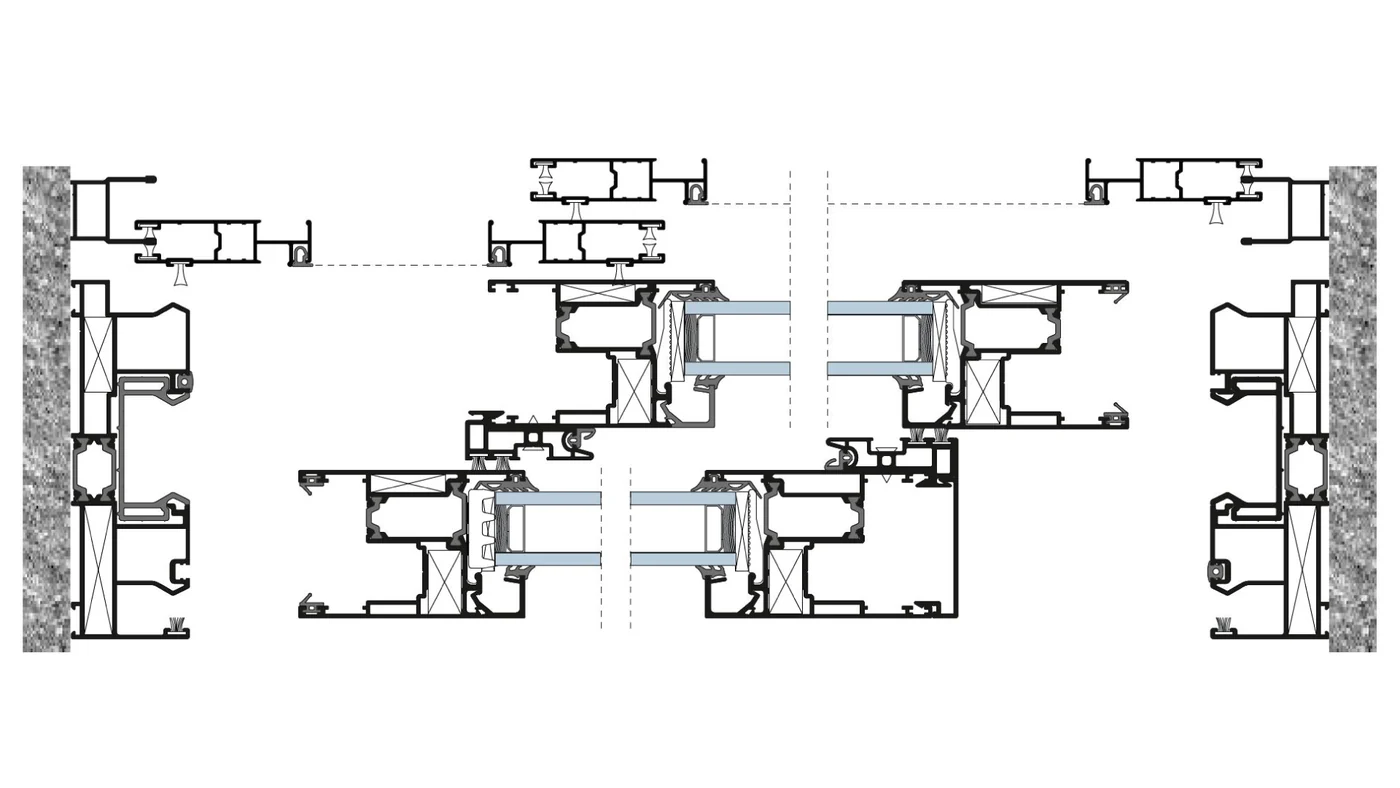

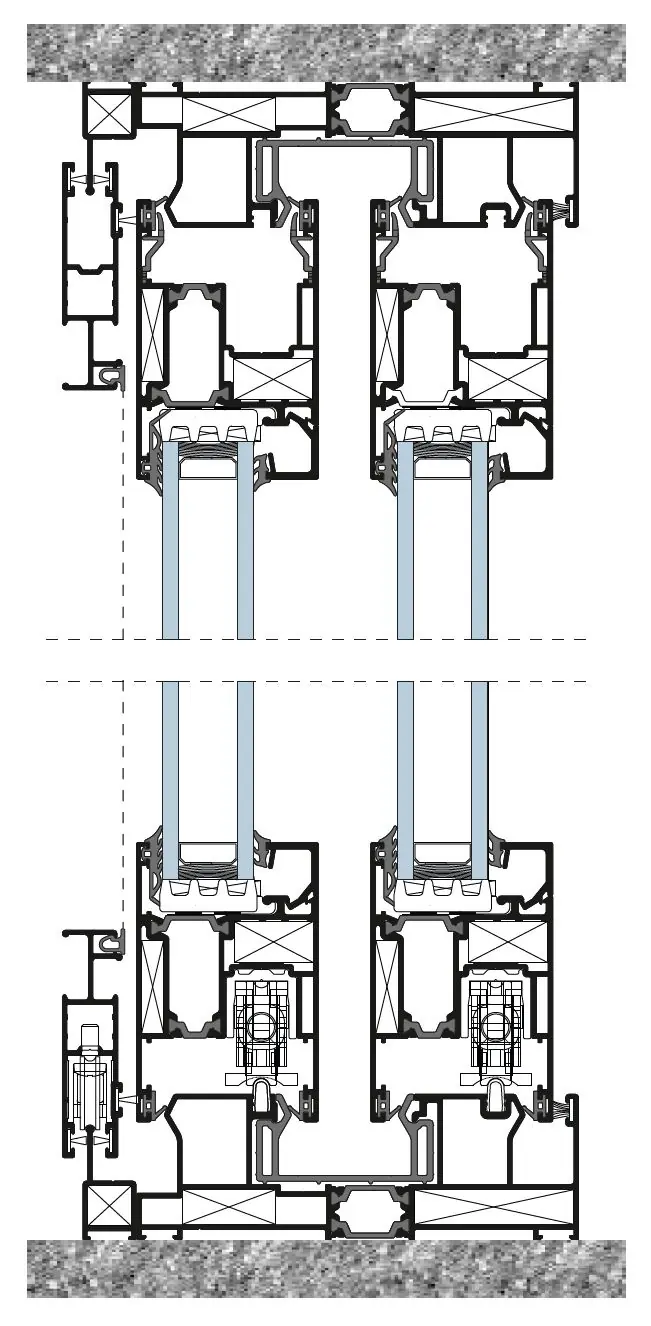

Разрези и схеми — щракнете, за да увеличите.

Детайли

Профили, кутии и механизми.

Профили 01 — за прозорци и врати

Плъзгащ водач274 g/m01

Инверсионен профил M859179 g/m06

Профили 02 — плъзгане без праг, за врати

Допълнителен профил M862228 g/m02

Допълнителен профил M863363 g/m03

Плъзгащ водач M864484 g/m04

Аксесоари

Кодове, цветове и материали.

01Аксесоари за профили 01
Елемент	Код	Цвят	Материал
Самозалепваща дръжка	610-00-701-33 610-00-701-45	Черен анодизиран 103520	—
Гума	240-14-649-03	Черен	PVC
Уплътнение	250-06-220-32 250-06-220-33	Черен / бял	PVC
Четка	620-69-104-04 (№4) 620-69-106-02 (№6) 620-69-106-03 (№6) 620-69-106-04 (№6)	Сив / черен / бял	PVC

02Аксесоари за профили 02
Елемент	Код	Цвят	Материал
Гофрирана скоба	113-15-102-00	Mill finish	Алуминий
Ъглова скоба	140-85-000-00	Черен	ABS
Самозалепваща дръжка	610-00-701-33 610-00-701-45	Натурален анодизиран 101520 / черен анодизиран 103520	—
Ролка	600-00-438-00	Черен	Полиамид

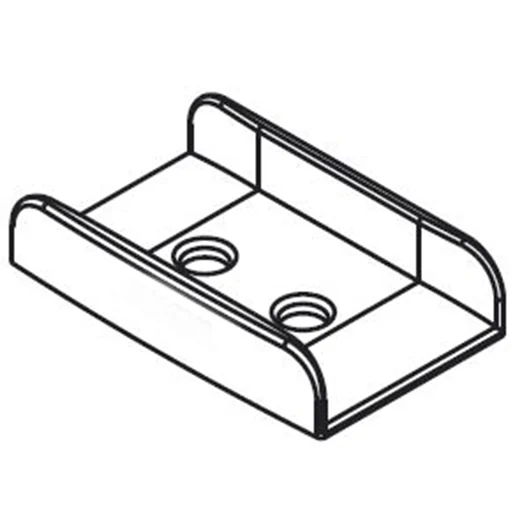

Водач на крилото	311-00-864-03	Черен	Полиамид
Подравняващ ъгъл	180-19-000-01	Метален	Галванизирана стомана

03Малки аксесоари
Елемент	Код	Цвят	Материал
Уплътнение	250-06-220-32 250-06-220-33	Бял / черен	EPDM
Винтове 4,2 × 22 / 4,2 × 19	762-04-834-00 798-52-242-13	Mill finish	Поцинкована / галванизирана стомана
Винтове 4,2 × 13	798-21-242-13 762-38-012-00	Mill finish	Поцинкована стомана / инокс
Щифт за скоба	470-11-839-00	Алуминий	Галванизирана стомана
