06 Противонасекомни системи

Frame 40

Ролетен комарник с пружина и 40 mm кутия

Frame 40 е ролетна вертикална противонасекомна система с челно и странично закрепване. Налична е с 40 mm кутия.

Системата е с лесно настройваща се пружина и предварително инсталирана мрежа, което я прави изключително функционална и удобна.

Стандартната система включва водач със стандартна четка (защитна четка при поискване), висока дръжка, лесно закачащ се клик-клак с настройка на разположението и клик-клак захващане към долната част.

Кутия
40 mm
Закрепване
челно или странично
Пружина
регулируема
Куки
клик-клак
Frame 40 — Ролетен комарник с пружина и 40 mm кутия
Фиг. 06Frame 40
01

Модели

2 изпълнения на Frame 40

01

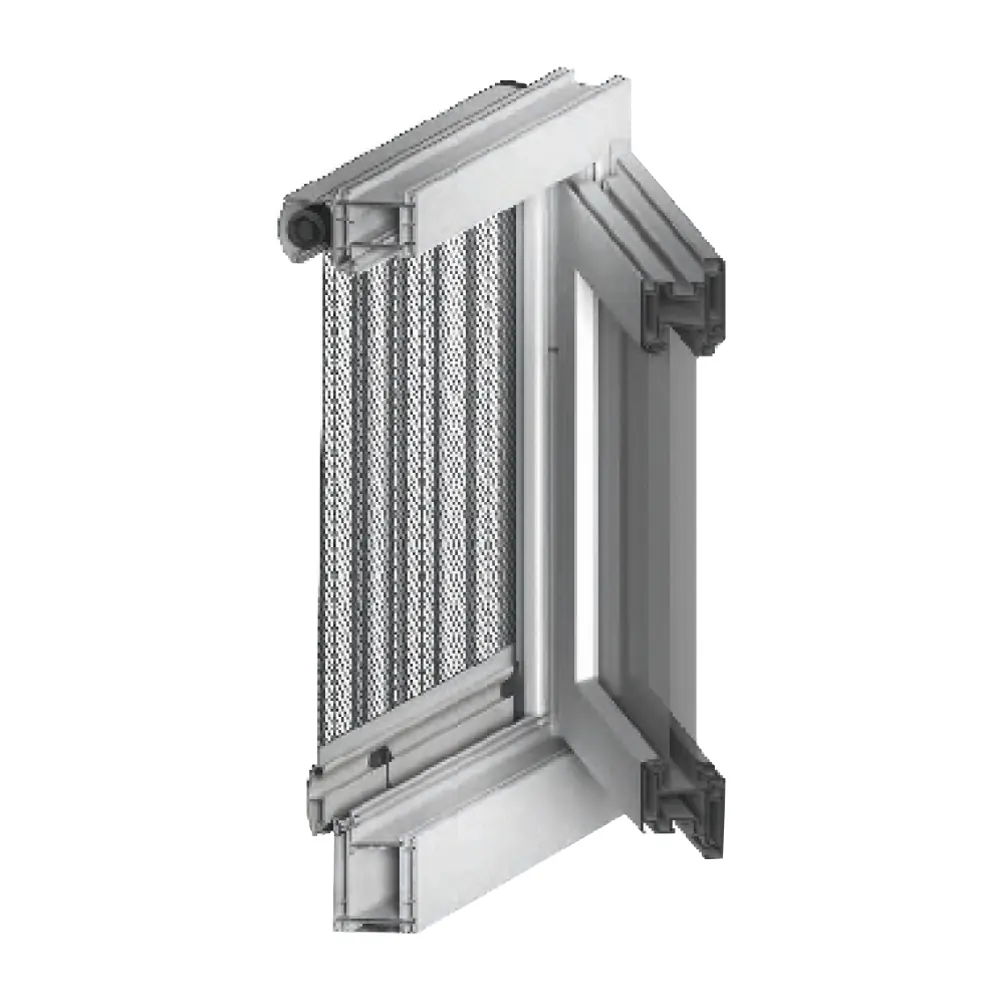

С директно захващане към прозореца

Ролетна система с рамка и стандартна четка.

Frame 40 — С директно захващане към прозореца
Frame 40 — С директно захващане към прозореца
Стандартна четка
Стандартна четка01
02

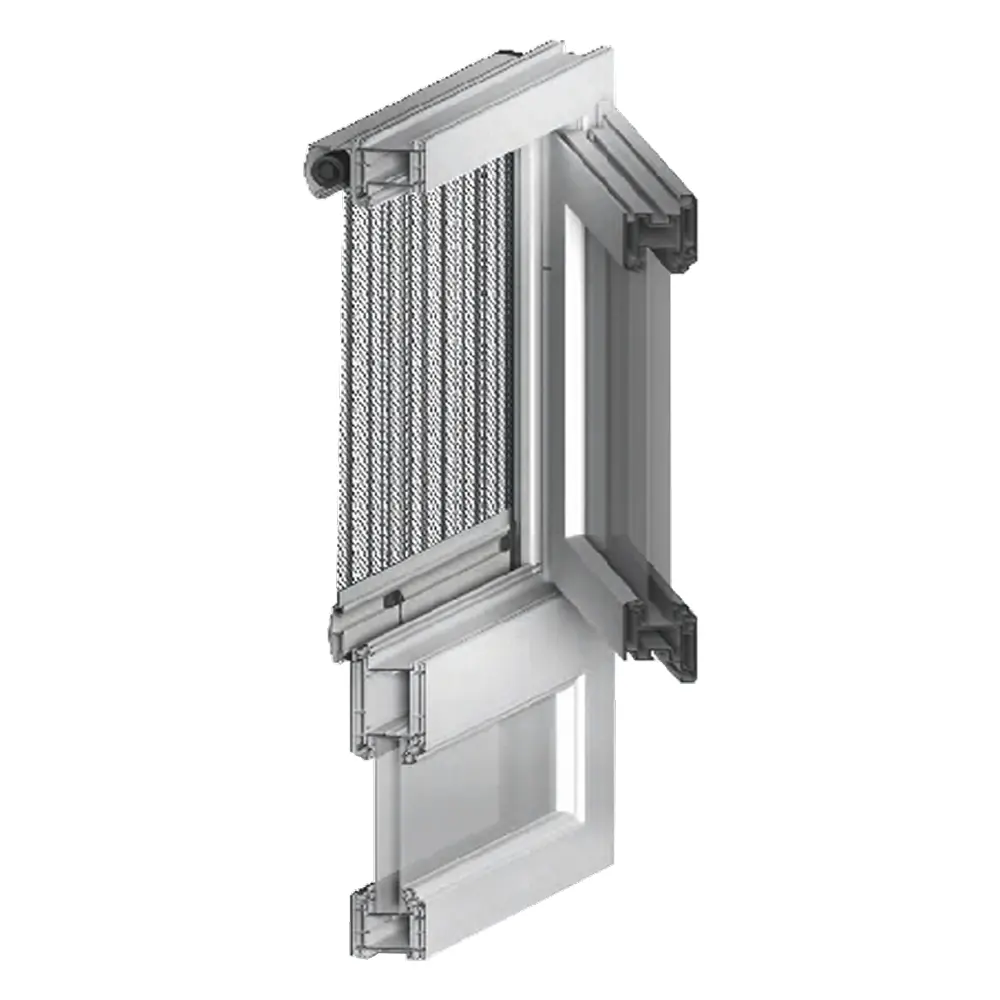

С фиксирана долна част

Ролетна система с рамка, закрепена чрез фиксирана долна част към прозореца. Защитна четка при поискване.

Frame 40 — С фиксирана долна част
Frame 40 — С фиксирана долна част
Защитна четка
Защитна четка01
02

Предимства и особености

  1. Предварително инсталирана мрежа и лесно настройваща се пружина.
  2. Челно или странично закрепване според отвора.
  3. Висока дръжка и клик-клак куки с настройка на разположението.
  4. Защитна четка при поискване.

Ефективност

Препоръчва се куките да бъдат разположени максимално ниско, така че ролетната система да покрие целия отвор на прозореца.

03

Монтаж

Инструкция за монтаж

Подготовка на куките

Фиксирайте двете части една към друга.

Подготовка на водачите

Пробийте 2–3 отвора върху двата водача. Поставете куките към единия край на водачите.

Водачи и кутия

Вкарайте двата водача под кутията и закрепете с винт главите на кутията към водачите.

Челно закрепване

Разположете продукта така, че да застъпи отвора. Пробийте отвори по посока на водачите, закрепете с винтове и поставете капачките.

Странично закрепване

Пробийте с 6 mm бургия горната страна на отвора, поставете клипсовете и ги закрепете с винтове и дюбели. Прикрепете клипсовете към продукта и захванете с винтове през отворите във водачите.

Регулиране

С отвертка приплъзнете куките на двата странични водача до желаната височина на блокажа. За силата на пружината махнете капачката от левия край на кутията и завийте или развийте с предоставения ключ.

04

Детайли

Профили, кутии и механизми.

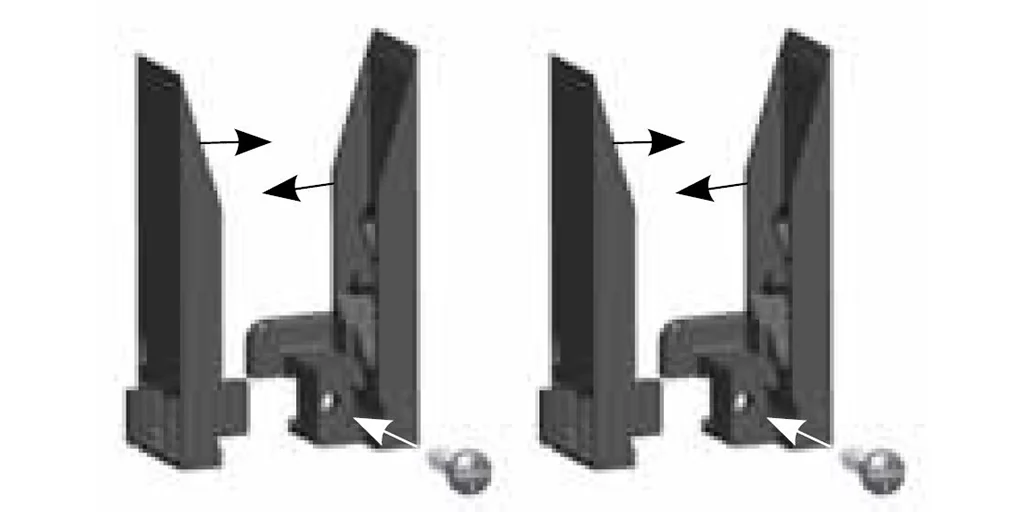

Куки — регулируем клик-клак
Куки — регулируем клик-клак01

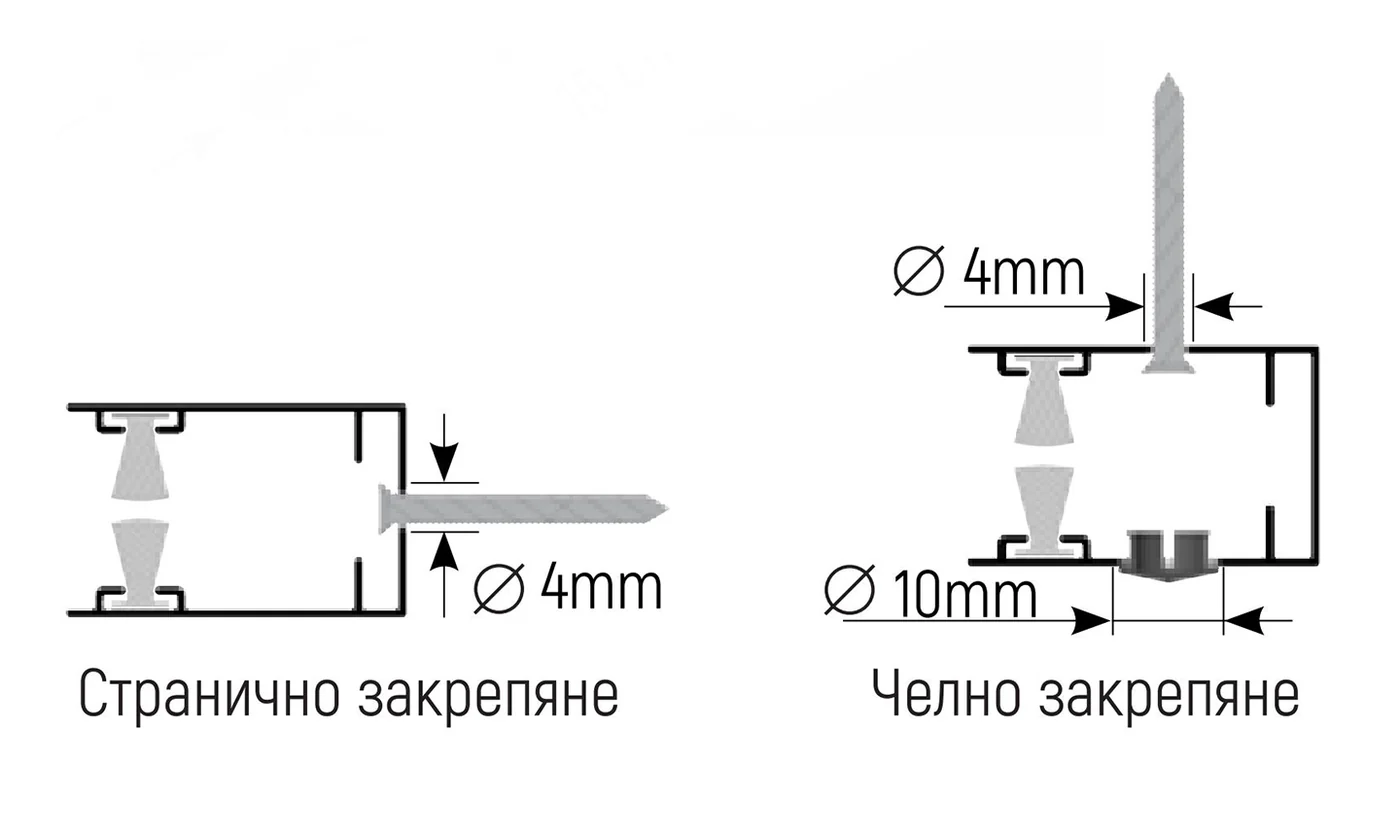

Водачи — челно и странично закрепване
Водачи — челно и странично закрепване02

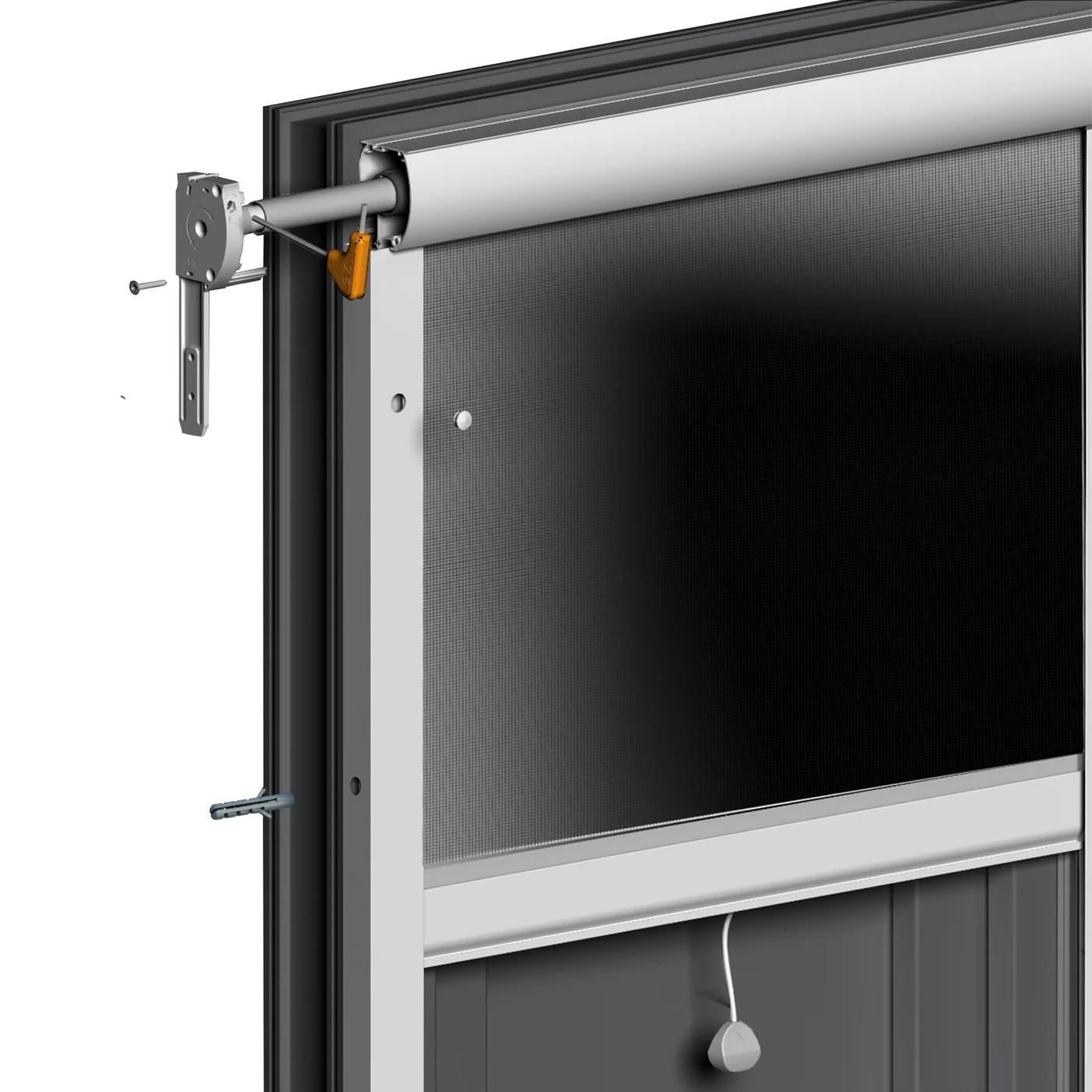

Сглобяване — схема
Сглобяване — схема03

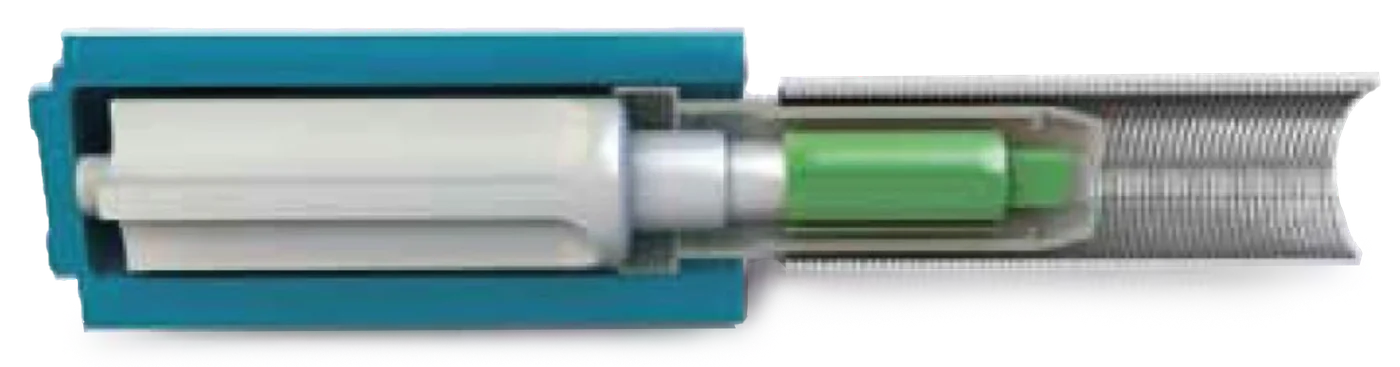

Спирачна пружина
Спирачна пружина04
Оферта

Нужна ви е оферта за Frame 40?
